बिल्कुल सही बाइंडर
जिसमें एक टच स्क्रीन कंट्रोल पैनल, 15 बुक क्लैम्प्स, 2 मिलिंग स्टेशन और एक मूवेबल साइड ग्लूइंग स्टेशन, एक स्ट्रीम कवर फीडिंग स्टेशन, एक निपिंग स्टेशन और स्वचालित स्नेहन प्रणाली शामिल है।
- तेजी से वितरण
- गुणवत्ता आश्वासन
- 24/7 ग्राहक सेवा
उत्पाद का परिचय

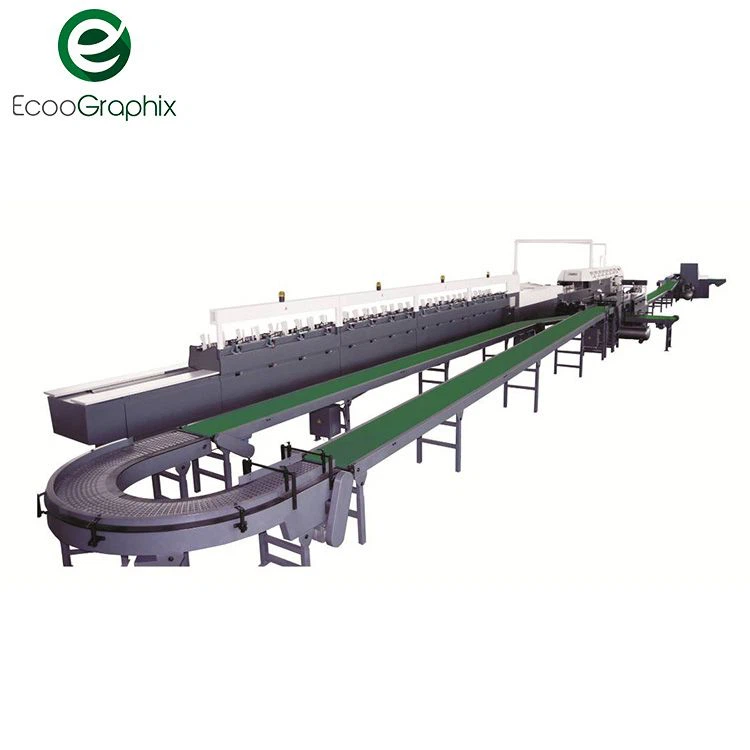

Challenger-5000 Book Perfect बाइंडिंग सिस्टम (Full Line)
आइटम | मानक विन्यास | Q'स्व-परीक्षा | |
a. | G460P/20स्टेशन इकट्ठाr | जिसमें 20 सभा स्टेशन, एक हैंड फीडिंग स्टेशन, दोषपूर्ण हस्ताक्षर के लिए एक अस्वीकार-गेट शामिल है। | एक सेट |
b. | चैलेंजर-5000 बाइंडर | जिसमें एक टच स्क्रीन कंट्रोल पैनल, 15 बुक क्लैम्प्स, 2 मिलिंग स्टेशन और एक मूवेबल साइड ग्लूइंग स्टेशन, एक स्ट्रीम कवर फीडिंग स्टेशन, एक निपिंग स्टेशन और स्वचालित स्नेहन प्रणाली शामिल है। | एक सेट |
c. | सुपरट्रिमर-100 | टच स्क्रीन कंट्रोल पैनल सहित, क्षैतिज -फ़ीड कैरिज बेल्ट में दाईं ओर से, वर्टिकल इन-फ़ीड यूनिट, तीन-चाकू ट्रिमर यूनिट, ग्रिपर डिलीवरी, और डिस्चार्ज कन्वेक्टर। | एक सेट |
d. | SE-4 बुक स्टेकर | स्टैकिंग यूनिट, बुक पुशिंग यूनिट और आपातकालीन निकास सहित। | एक सेट |
e. | कन्वेयर | कनेक्शन कन्वेयर सहित। | एक सेट |
विकल्प
1. Nordson Nozzle PUR System (DP20 plus EP48V)
मानक विन्यास
चैलेंजर -5 000 बाइंडिंग सिस्टम छोटे से मध्यम उत्पादन के लिए एक आदर्श बाध्यकारी समाधान है जो अधिकतम के साथ चलता है। प्रति घंटे 5,000 चक्र तक की गति। इसमें परिचालन सुविधा, उच्च उत्पादकता, कई बाध्यकारी विधियों के लिए लचीला बदलाव, और उत्कृष्ट लागत / प्रदर्शन अनुपात शामिल हैं।
उत्क्रष्ट सुविधाएँ:
● High net output at 5000 cycles/hour with thickness up to 50mm.
● Position indicators provide user-friendly operation and precise adjustments.
● Spine preparation with powerful milling motor for top-quality spine forming.
● Rigid nipping and cover scoring stations for strong and accurate binding.
● Europe imported spare parts guarantee strong and consistent performance.
● Flexible changeover between hotmelt EVA and PUR binding method.
चैलेंजर-5000 बुक परफेक्ट बाइंडर
15-क्लैंप परफेक्ट बाइंडर चैलेंजर -5 000 छोटे से मध्यम उत्पादन के लिए एक आदर्श बाध्यकारी समाधान है जो अधिकतम के साथ चलता है। प्रति घंटे 5,000 चक्र तक की गति। यह उत्कृष्ट लागत/प्रदर्शन अनुपात के साथ सरल संचालन और विश्वसनीय प्रदर्शन प्रदान करता है।
| Tआउच स्क्रीननियंत्रण प्रणाली इंटरएक्टिव ऑपरेटिंग मेनू मशीन का सरल और त्वरित नियंत्रण प्रदान करता है। उत्पादन डेटा, मशीन की गति और खराबी की जानकारी टच स्क्रीन पर स्पष्ट रूप से प्रदर्शित होती है। |
| एक मैंझुका हुआ इन्फीड स्टेशन |
| 15 Bउकक्लैंप सभी बुक क्लैम्प ओपनिंग को एक बार में एडजस्ट किया जाता है। स्थिति संकेतक के लिए समायोजन अधिक सुविधाजनक है, जो प्रत्येक उत्पादन चरण की उच्च सटीकता सुनिश्चित करने के लिए स्थिर और विश्वसनीय क्लैंपिंग बल प्रदान कर सकता है। |
| दोरीढ़ की तैयारी के स्टेशन स्पेस-डिज़ाइन किए गए स्पाइन तैयारी स्टेशनों को बचाने से मिलिंग, नॉचिंग और ब्रशिंग की सुविधा मिलती है। विश्वसनीय पेपर डस्ट एक्सट्रैक्टर के साथ मिलकर काम करना, यह सुनिश्चित करता है कि गोंद लगाने से पहले बुक स्पाइन अच्छी तरह से तैयार हो। |
| चिपकानेआवेदन का तरीका मानक विन्यास में वन हॉटमेल्ट स्पाइन ग्लू स्टेशन और वन साइड ग्लू स्टेशन शामिल हैं। ग्लू टैंक में ग्लू वॉल्म को स्थिर स्तर पर रखा जाता है, क्योंकि प्री-मेल्ट टैंक में ग्लू और ग्लू टैंक अपने आप साइकिल चला जाता है। जंगम ग्लूइंग स्टेशन मिनटों में पुर और ईवा के बीच आसान बदलाव की अनुमति देते हैं। |
| A स्ट्रीम कवर फीडिंगस्टेशन
|
| A निपिंग स्टेशन सटीक और विश्वसनीय कैम संरचना निपिंग तंत्र के लिए धन्यवाद, कवर को बुक ब्लॉक के साथ ठीक और मजबूती से हटाया जा सकता है। |
| एक अस्वीकृत वितरण इकाई विशेष रूप से डिज़ाइन किया गया लेट -डाउन कन्वेयर बुक स्पाइन को विरूपण से बचा सकता है और बाइंडर को कन्वेयर और ट्रिमर से जोड़ता है। |
| Aकागज धूल निकालने वाला सिस्टम को साफ रखने के लिए शक्तिशाली पेपर डस्ट एक्सट्रैक्टर द्वारा कागज के कचरे को हटाया जा सकता है। |
| Anस्वचालित स्नेहन प्रणाली |
विन्यास4:SE-4 बुक स्टेकर
| का एक सेटएसई-4बुक स्टेकर स्टैकिंग यूनिट बुक पुशिंग यूनिट आपातकालीन निकास |
विन्यास5:कन्वेयर
| कनेक्शन कन्वेयर कुल लंबाई: 20 मीटर। 1 पुस्तक आपातकालीन निकास। एलसीडी मुख्य नियंत्रण। कन्वेयर गति के प्रत्येक खंड को अनुपात या अलग से समायोजित किया जाता है। |
विकल्प:नॉर्डसन नोजल पुरीआवेदन का तरीका
| नॉर्डसन नोजल पुर सिस्टम (DP20 प्लस EP48V)
|
4) महत्वपूर्ण भागों की सूची
महत्वपूर्ण भागों की सूचीजेएमडी चैलेंजर-5000बाइंडिंग सिस्टम | |||
मद संख्या। | कलपुर्जों के नाम | ब्रांड | टिप्पणी |
1 | पीएलसी | श्नाइडर (फ्रेंच) | इकट्ठा करने वाला, |
2 | पलटनेवाला | श्नाइडर (फ्रेंच) | इकट्ठा करने वाला, |
3 | टच स्क्रीन | श्नाइडर (फ्रेंच) | इकट्ठा करने वाला, |
4 | बिजली की आपूर्ति स्विच | श्नाइडर (फ्रेंच) | बांधने की मशीन, ट्रिमर |
5 | बिजली की आपूर्ति स्विच | मोलर (जर्मनी) | संग्राहक |
6 | बांधने की मशीन की मुख्य मोटर, मिलिंग स्टेशन मोटर | सीमेंस (जर्मनी) | जिल्दसाज़ |
7 | बिजली की आपूर्ति को बदलना | श्नाइडर (फ्रेंच) | संग्राहक |
8 | फोटोइलेक्ट्रिक स्विच | ल्यूज़ (जर्मनी), पी प्लस एफ (जर्मनी), ऑप्टेक्स (जापान) | इकट्ठा करने वाला, |
9 | निकटता स्विच | पी प्लस एफ (जर्मनी) | इकट्ठा करने वाला, |
10 | सुरक्षा स्विच | श्नाइडर (फ्रेंच), बोर्नस्टीन (जर्मनी) | इकट्ठा करने वाला, |
11 | बटन | श्नाइडर (फ्रेंच), मोलर (जर्मनी) | इकट्ठा करने वाला, |
12 | contactor | श्नाइडर (फ्रेंच) | इकट्ठा करने वाला, |
13 | मोटर सुरक्षा स्विच, परिपथ वियोजक | श्नाइडर (फ्रेंच) | इकट्ठा करने वाला, |
14 | वायु पंप | ओरियन (चीन-जापानी संयुक्त उद्यम) | इकट्ठा करने वाला, |
15 | हवा कंप्रेसर | हताची | इकट्ठा करने वाला, |
16 | सहन करना | एनएसके/एनटीएन (जापान), एफएजी (जर्मनी), आईएनए (जर्मनी) | इकट्ठा करने वाला, |
17 | जंजीर | त्सुबाकी (जापान), टीवाईसी (ताइवान) | इकट्ठा करने वाला, |
18 | विद्युतचुंबकीय वाल्व | मैक (यूएसए), सीकेडी (जापान) | इकट्ठा करने वाला, |
19 | एयर सिलेंडर | सीकेडी (जापान) | इकट्ठा करने वाला, ट्रिमर |
4) तकनीकी डाटा | |||
मशीन मॉडल | G460P |  | |
स्टेशनों की संख्या | 20 स्टेशन (एक इकाई के रूप में 4 स्टेशन) | ||
न्यूनतम। शीट का आकार (ए) | 196-460 मिमी | ||
न्यूनतम। शीट का आकार (बी) | 135-280 मिमी | ||
में-लाइन मैक्स। स्पीड | 10,000 चक्र/घंटा (1:2 मोड) | ||
ऑफ-लाइन मैक्स। स्पीड | 4800 चक्र / घंटा | ||
शक्ति की आवश्यकता | 14.1kw | ||
मशीन वजन | 4500 किग्रा | ||
मशीन की लंबाई | 17594 मिमी | ||
मशीन मॉडल | चैलेंजर-5000 |
| |
क्लैंप की संख्या | 15 | ||
मैक्स। यांत्रिक गति | 5000 साइकिल/घंटा | ||
बुक ब्लॉक लंबाई (ए) | 140-460 मिमी | ||
बुक ब्लॉक चौड़ाई (बी) | 120-270 मिमी | ||
बुक ब्लॉक मोटाई (सी) | 3-50 मिमी | ||
कवर लंबाई (डी) | 140-470 मिमी | ||
कवर चौड़ाई (ई) | 250-640 मिमी | ||
शक्ति की आवश्यकता | 55kw | ||
मशीन मॉडल | सुपरट्रिमर-100 |
| |
बिना काटे किताब का आकार (ab) | मैक्स। 445310 मिमी (ऑफ़-लाइन) |  | |
न्यूनतम। 85100 मिमी (ऑफ़-लाइन) | |||
मैक्स। 420285 मिमी (इन-लाइन) | |||
न्यूनतम। 150100मिमी (इन-लाइन) | |||
छंटनी की गई पुस्तक का आकार (ab) | मैक्स। 440300 मिमी (ऑफ़-लाइन) | ||
न्यूनतम। 8095 मिमी (ऑफ़-लाइन) | |||
मैक्स। 415280 मिमी (इन-लाइन) | |||
न्यूनतम। 14595 मिमी (इन-लाइन) | |||
ट्रिमिंग ऊँचाई | मैक्स। 100 मिमी | ||
न्यूनतम। 10 मिमी | |||
यांत्रिक गति | 15-45 चक्र/घंटा | ||
शक्ति की आवश्यकता | 6.45 किलोवाट | ||
मशीन वजन | 4,100 किग्रा | ||
